嫦娥五号带“土”回家,欧奇奥带您探究月球奥秘

欧奇奥仪器(北京)有限公司  2020-12-18  点击726次


北京时间12月13日9时51分,嫦娥五号探测器的轨道器、返回器组合体实施第二次月地转移入射,成功进入月地转移轨道。返回器就将带着月球样品开启最后的再入返回之旅,朝着祖国的着陆场进发。

在迎接嫦娥五号顺利归来之际,欧奇奥图像法粒度粒形分析仪即将行使它的使命——探测嫦娥五号带回的月球土壤样品,让我们进一步探究月球的奥秘。

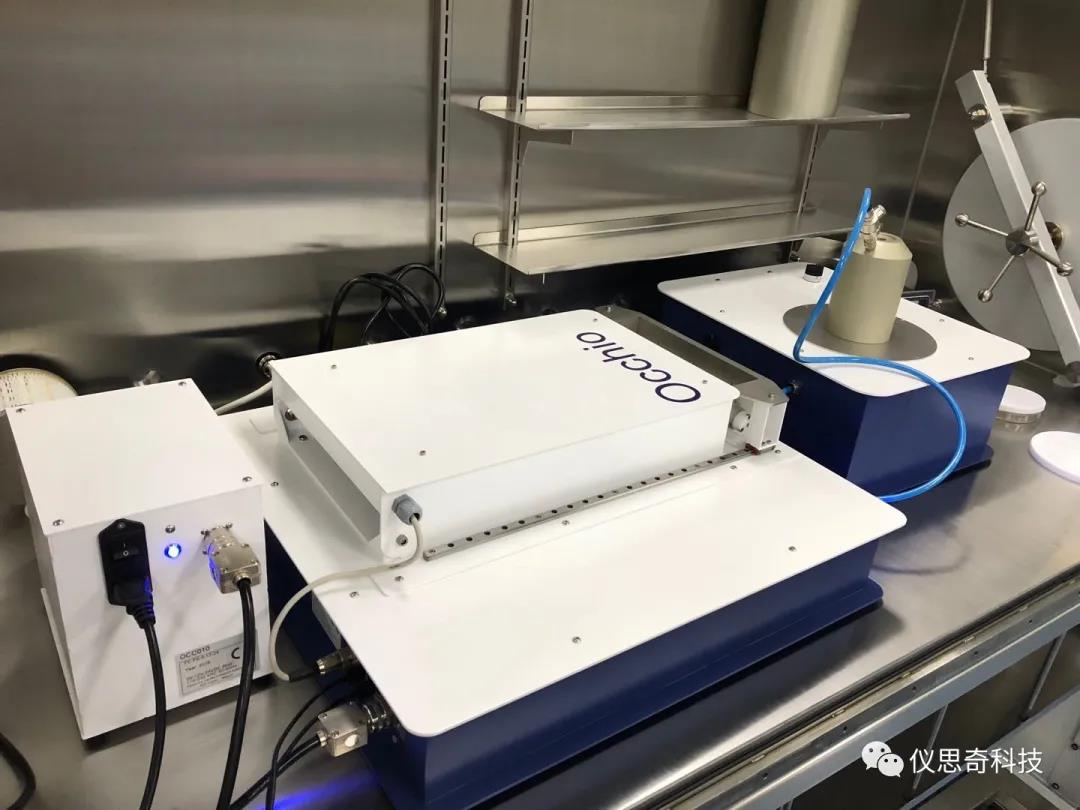

国家天文台实验室——欧奇奥Scan700粒度粒形分析仪进入备战状态

土壤由矿物颗粒组成。与地球土壤一样,月壤也是陆地生态系统的基础。土壤由不同的母质风化发育而来,其粒度和形状反映了材料组成,颗粒形成和从矿物基质中释放,运输和沉积环境,为我们深入了解月球及其演化过程提供了基本信息。

颗粒形状可从三个不同的层级来描述,即宏观描述(颗粒不同粒径定义间的比值),介观描述(主要表面特征尺度)和微观描述(颗粒轮廓的曲率和表面粗糙度尺度)。每个层级都反映了月球颗粒形成过程的各个方面,及参与确定土体从颗粒堆积到机械响应的全局行为。

对大于100微米的天然碎屑矿物颗粒的粒度粒形特征的量化和解释,是古环境重建和动力条件研究的重要内容。图像法是检验粒度分析结果的唯一标准。通过欧奇奥图像法粒度粒形分析仪对月壤同一样品中不同形态的凹凸度(凹度、凸度、圆润度)和球形度参数(椭圆度、钝度、粗糙度)的颗粒分析,在一定程度上可以分辨多种样品的不同组分。为认识和理解多来源、多形态和多矿物成分沉积物的形成、搬运和堆积过程提供了机会,是研究颗粒形态与沉积环境关系的重要手段。

目前测量土壤粒径粒形的方法很多,有尺量法,筛分法,沉降法,激光衍射法,电阻法以及静态图像法等。图像法最大的优点在于“有图有真相”,所见即所得。通过对采集的大量颗粒图片进行统计分析,得出粒径大小和粒形图像。因其每次测试取样量较少,因此需多次测量以得到更全面的土壤颗粒信息。

图像法粒度粒形分析为认识和理解多来源、多形态和多矿物成分沉积物的形成、搬运和堆积过程提供了机会,可望成为研究颗粒形态与沉积环境关系的重要手段。

欧奇奥Scan 700粒度粒形分析仪

Occhio Scan 700静态图像法粒度粒形分析仪可以提供准确快速的测量。整个实验样品用量少,并可完全回收。可统计测量上万个颗粒。Occhio Callisto3D软件不仅可以提供每个颗粒的长度、宽度及厚度信息,还可以提供了三个层级的粒形分布信息,包括长宽比、椭圆度、Wadell球形度,Wadell圆润度,凹度、凸度、钝度、粗糙度以及颜色等多达八十种的粒径粒形参数,从多个参数角度来描述月壤颗粒的形状特性。


形状信息是对粒径分布的二维的补充,比如大小相识的颗粒可能在形状上大相径庭。对非球形颗粒准确 的定性,两维的形状信息是必需的。形状的差异可从粒形分布反映出来。动态图像分析抓取最佳的颗粒图像进行处理。得到的图像可经过复杂的图像分析程序分析,得到图像信息。

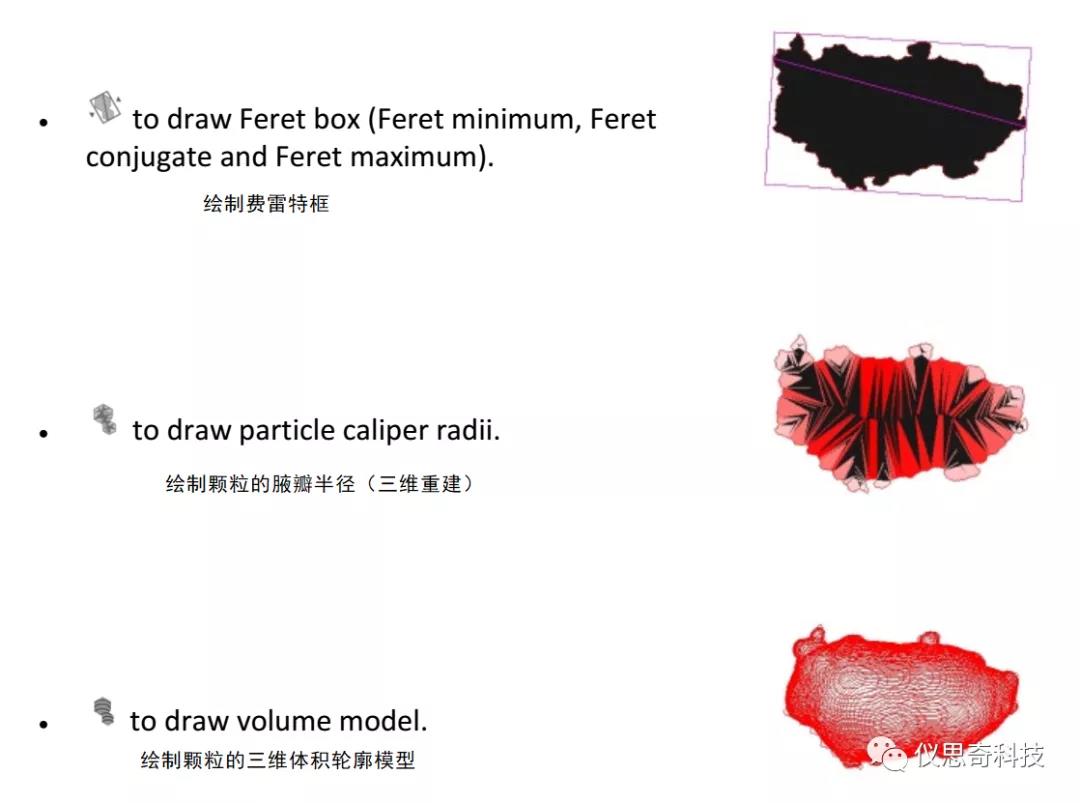

Scan 700不仅可以对颗粒形貌进行三维重建(如上图),因为其具备透射和反射双光源,还可以直接进行3D扫描,描绘颗粒的3D轮廓。

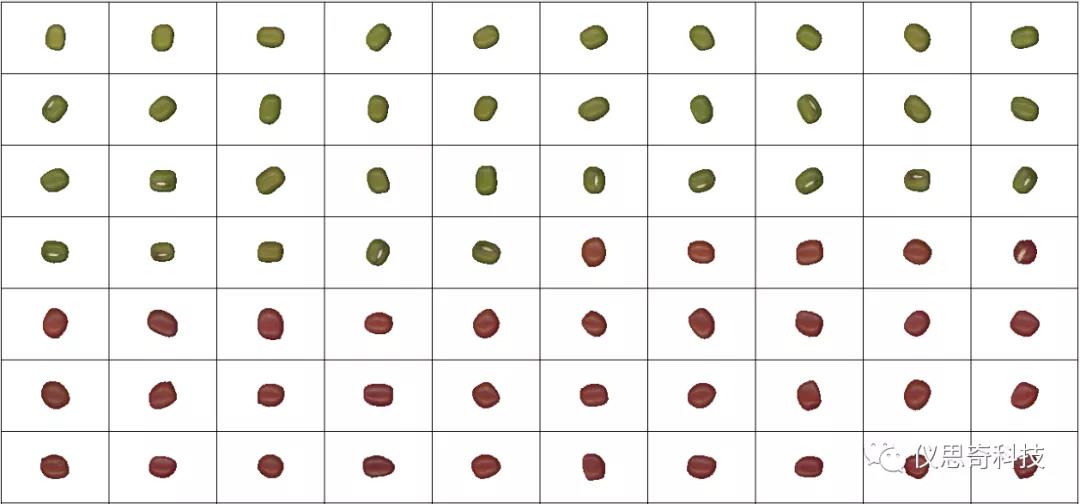

用Scan 700通过颜色区分和排列颗粒
